Фильтр предназначен для очистки воздуха от твердых и жидких аэрозолей. Присоединительные фланцы фильтра выполнены по стандарту ISO KF25 для использования в составе вакуумных систем. Фильтрующий элемент регенерации не подлежит. Фильтр имеет разборную конструкцию для замены фильтрующего элемента. Установка фильтра на вход гелиевого течеискателя не снижает чувствительности прибора и практически не влияет на откачные характеристики.
Описание
Фильтр имеет разборную конструкцию для возможности замены фильтрующего материала.
Материалы конструкции контактирующие с откачиваемой средой - алюминий, нержавеющая сталь, вакуумная резина, ткань Петрянова.

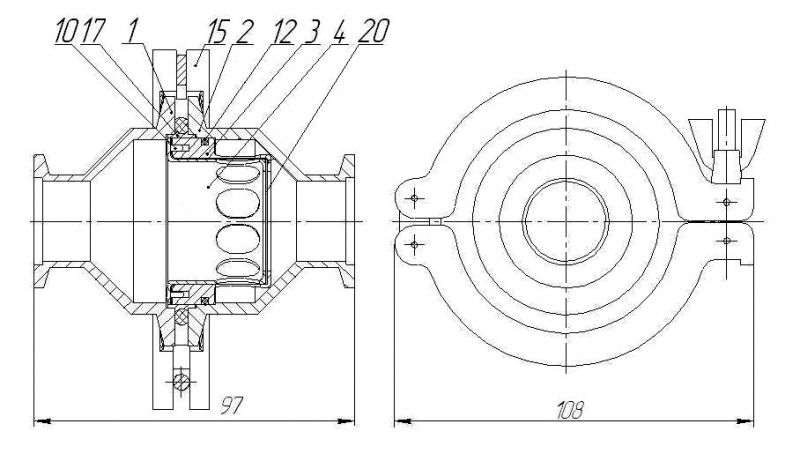

Конструкция фильтра приведена на рисунке.
1,2 – Фланец, 3 – Стакан внешний, 4 – Стакан внутренний, 10 – Винты, 15 – Хомут распашной, 17 – Кольцо центрирующее с уплотнителем,20 – Ткань Петрянова.
Технические характеристики воздушного фильтра
| размеры удаляемых частиц | >0,1 мкм |
| площадь фильтрующей поверхности | 16 см2 |
| допустимый перепад давления на фильтре | 0,1 МПа | Комплект поставки |
|---|---|
| Фильтр Э-400-2149.00 | 1 шт |
| Кольцо 047-50-19-2-6 | 1 шт |
| Кольцо КF 50 | 1 шт |
| Фильтрующий материал ФПЛ-15 ТУ-16-1342-69 300х300 |
5 шт |
По заказу фильтр комплектуется |
| Хомут распашной ISO KF25 | 2 шт |
| Кольцо центрирующее с уплотнением ISO KF25 | 2 шт |
Дополнительная информация
Порядок использования.
Подключение фильтра осуществляется быстроразъемными соединениями по стандарту ISO КF25.
Замена фильтрующего материала производится по необходимости.
Порядок замены фильтрующего материала.
- Отключить фильтр от линии.
- Удалить распашной хомут (15).
- Удалить центрирующее кольцо с уплотнителем (17).
- Извлечь из фланца (2) стакан (3).
- Вывинтить винты (10) и вынуть стакан внутренний (4) из стакана внешнего (3).
- Заменить фильтрующий материал (20), собрать фильтр в обратном порядке.
Эксплуатационные ограничения.
Не допускается попадание в фильтр воды, масла в виде жидкости, откачка коррозионно-активных газов способных взаимодействовать с материалами конструкции.
Гарантии изготовителя.
Изготовитель гарантирует соответствие фильтра ТФИЯ.302113.001 ЭТ техническим требованиям. Гарантийный срок составляет 12 месяцев со дня ввода в эксплуатацию, но не более 14 месяцев со дня отгрузки потребителю. Гарантийный срок не распространяется на элемент фильтрующий.
