Фильтр предназначен для селективного отбора гелия из газового потока. Присоединительные фланцы фильтра выполнены по стандарту ISO KF25 для использования в составе вакуумных систем. Селективным элементом фильтра является мембрана из пленки полиэтилетефталатной (ПЭТ).
Описание
Фильтр имеет разборную конструкцию для возможности замены мембраны.
Материалы, контактирующие с газовым потоком: алюминиевый сплав Д16Т, сталь нержавеющая 2Х18Н9Т, вакуумная резина, ПЭТ.

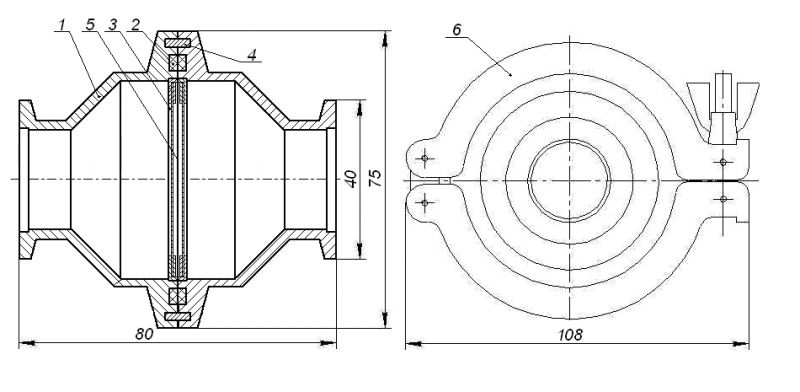

Конструкция фильтра приведена на рисунке.
1 - корпус, 2 - кольцо уплотнительное, 3 – кольцо, 4 – кольцо, 5 – мембрана, 6 – хомут
Технические характеристики селективного фильтра
| площадь поверхности мембраны, см2 | 19,5 |
| толщина мембраны, мкм | 20 |
| газовая проницаемость, м3Па/с - СО2 - N2 - О2 |
5.10-14 0,2.10-14 0,1.10-14 |
Комплект поставки |
|---|---|
| Фильтр селективный Э-400-2148.00 | 1 шт |
| Кольцо уплотнительное Э-400-2148.00.05 | 2 шт |
| Мембрана Э-400-2148.00.02 | 1 шт | По заказу фильтр комплектуется |
| Хомут распашной ISO KF25 | 2 шт |
| Кольцо центрирующее с уплотнением ISO KF25 | 2 шт |
Дополнительная информация
Порядок использования.
Подключение фильтра осуществляется быстроразъемными соединениями по стандарту ISO КF25.
Замена мембраны производится при сквозном прорыве
Порядок замены мембраны:
- Отключить фильтр от линии.
- Удалить распашной хомут (6).
- Разнять корпуса (1). с уплотнителями (2).
- Извлечь ограничительное кольцо (4).
- Заменить мембрану (5).
- собрать фильтр в обратном порядке.
*При сильном обжатии уплотнительных колец (2) кольца заменить.
Эксплуатационные ограничения.
Не допускается подключение фильтра к линии с коррозионно-активными газами, способными вызвать коррозию материалов конструкции.
Гарантии изготовителя.
Изготовитель гарантирует соответствие фильтра Э-400-2148.00 техническим характеристикам. Гарантийный срок составляет 12 месяцев со дня ввода в эксплуатацию, но не более 14 месяцев со дня отгрузки потребителю.
